Disyuntores en Caja Moldeada Eaton: Máxima Protección y Confiabilidad para Sistemas de Potencia
En instalaciones industriales y comerciales de gran envergadura, la protección eléctrica es mucho más que un requisito normativo: es un factor clave para garantizar la continuidad operativa, la seguridad de las instalaciones eléctricas y la protección de los activos.
Para responder a estas exigencias, Eaton ofrece sus líneas de disyuntores en caja moldeada Power Defense (PDC) y (LZMN), diseñadas para aplicaciones de potencia donde se requieren altos niveles de confiabilidad, capacidad de interrupción y flexibilidad de ajuste de disparo.
¿Qué es un disyuntor en caja moldeada (MCCB)?
Los MCCB (Molded Case Circuit Breakers) son interruptores automáticos de potencia diseñados para proteger circuitos eléctricos contra sobrecargas y cortocircuitos en sistemas de distribución de energía de media y alta demanda. A diferencia de los interruptores termomagnéticos convencionales, los MCCB permiten proteger circuitos con corrientes elevadas y ofrecen ajustes de disparo que pueden adaptarse a los requerimientos específicos de cada instalación.

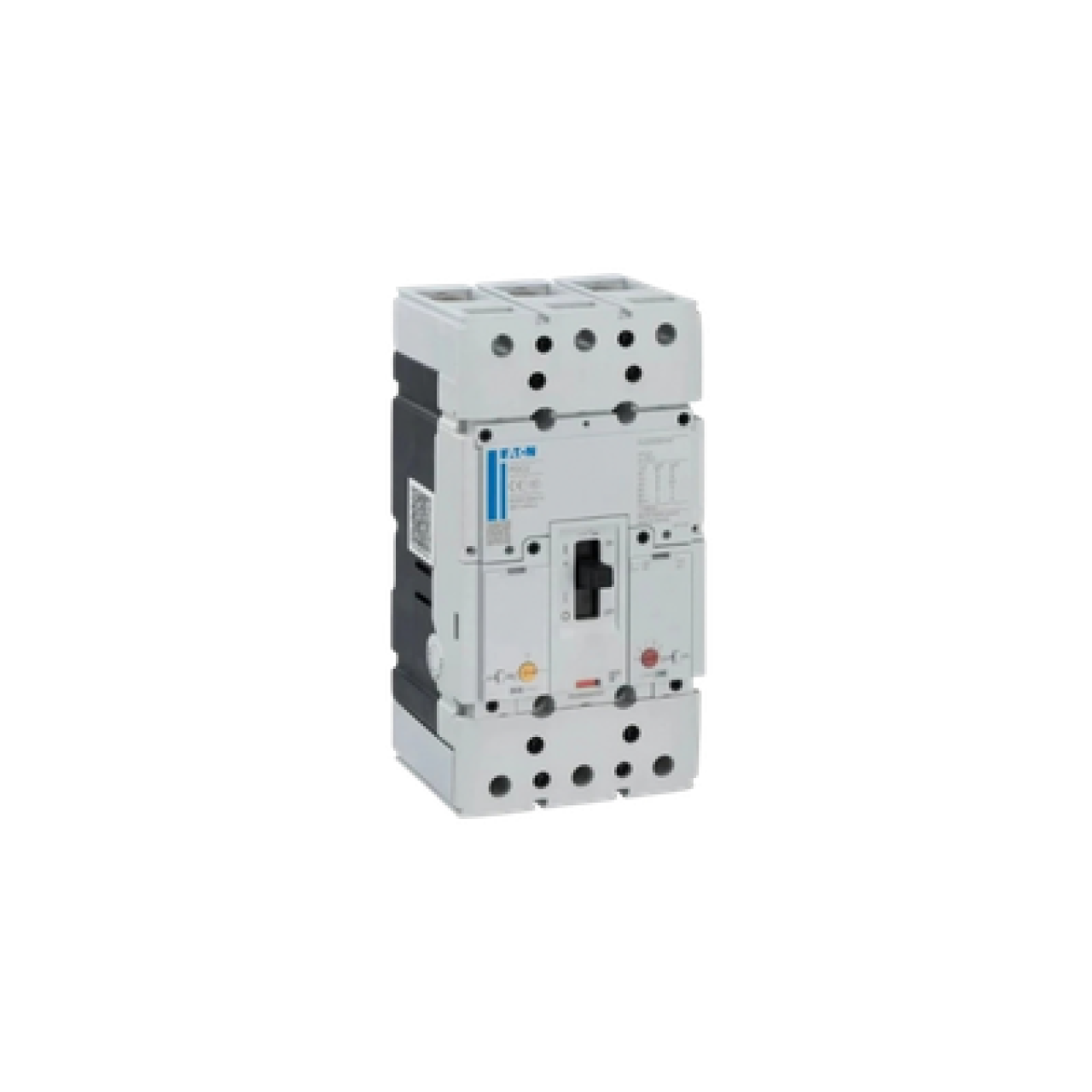

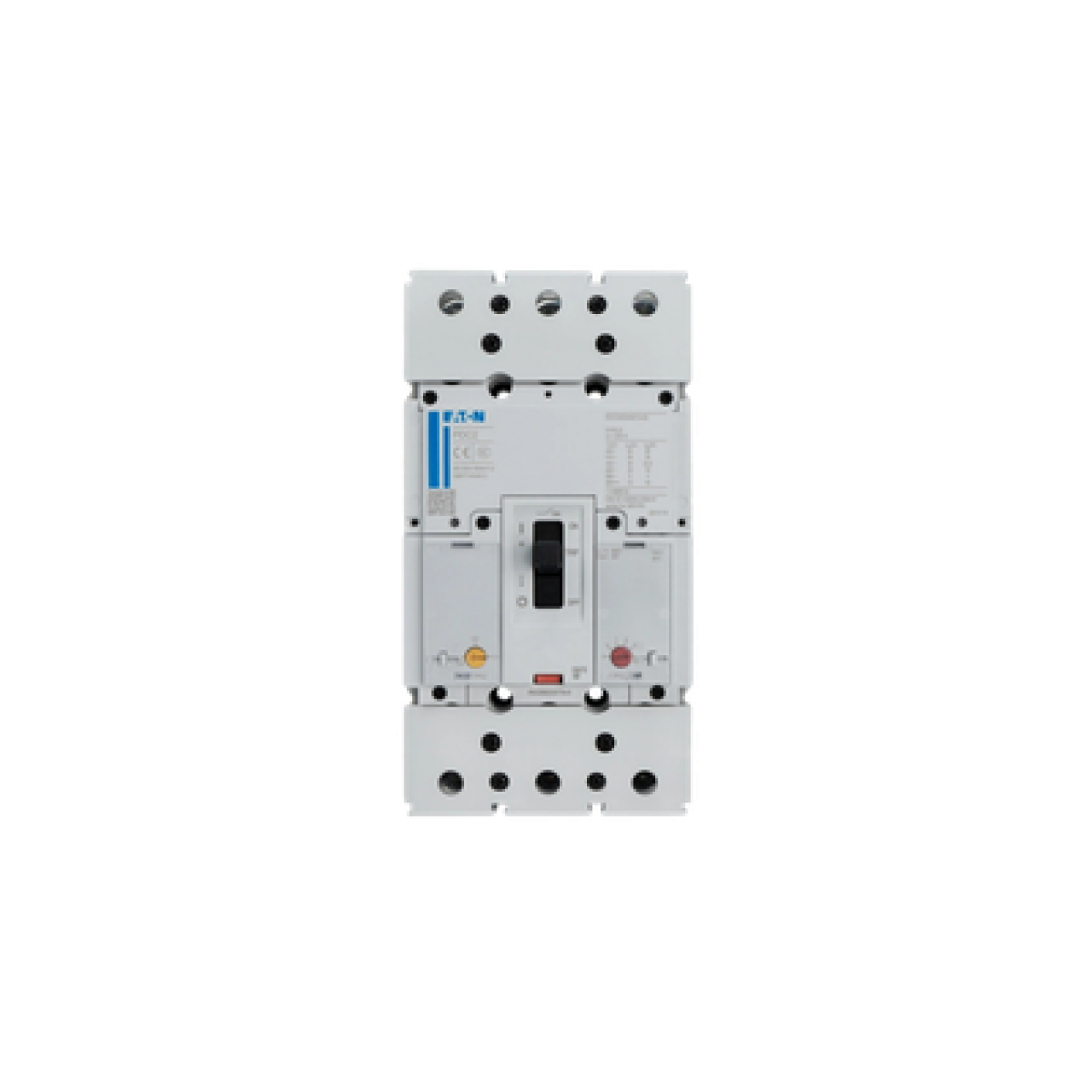

Power Defense (PDC): Protección precisa para baja tensión
La serie PDC de Eaton está compuesta por interruptores automáticos de potencia tipo caja moldeada diseñados para aplicaciones de protección eléctrica en baja tensión. Incorporan mecanismos de disparo térmico y magnético regulables mediante selector, permitiendo ajustar los niveles de protección según las condiciones reales de carga del sistema.
Principales características
- Disparo térmico y magnético ajustable.
- Configuración de 3 polos.
- Tensión máxima de operación de 415 V AC.
- Capacidades de ruptura de 25 kA y 36 kA.
- Fabricados bajo normativa IEC 60947-2.
- Certificaciones UL, CSA, CE y CCC.
Modelos disponibles - 3x160 A / 25 kA
- 3x200 A / 25 kA
- 3x250 A / 25 kA
- 3x400 A / 36 kA
- 3x630 A / 36 kA
Aplicaciones recomendadas - Tableros generales de distribución.
- Centros de control de motores.
- Instalaciones comerciales de gran tamaño.
- Industria manufacturera.
Infraestructura crítica y edificios corporativos.

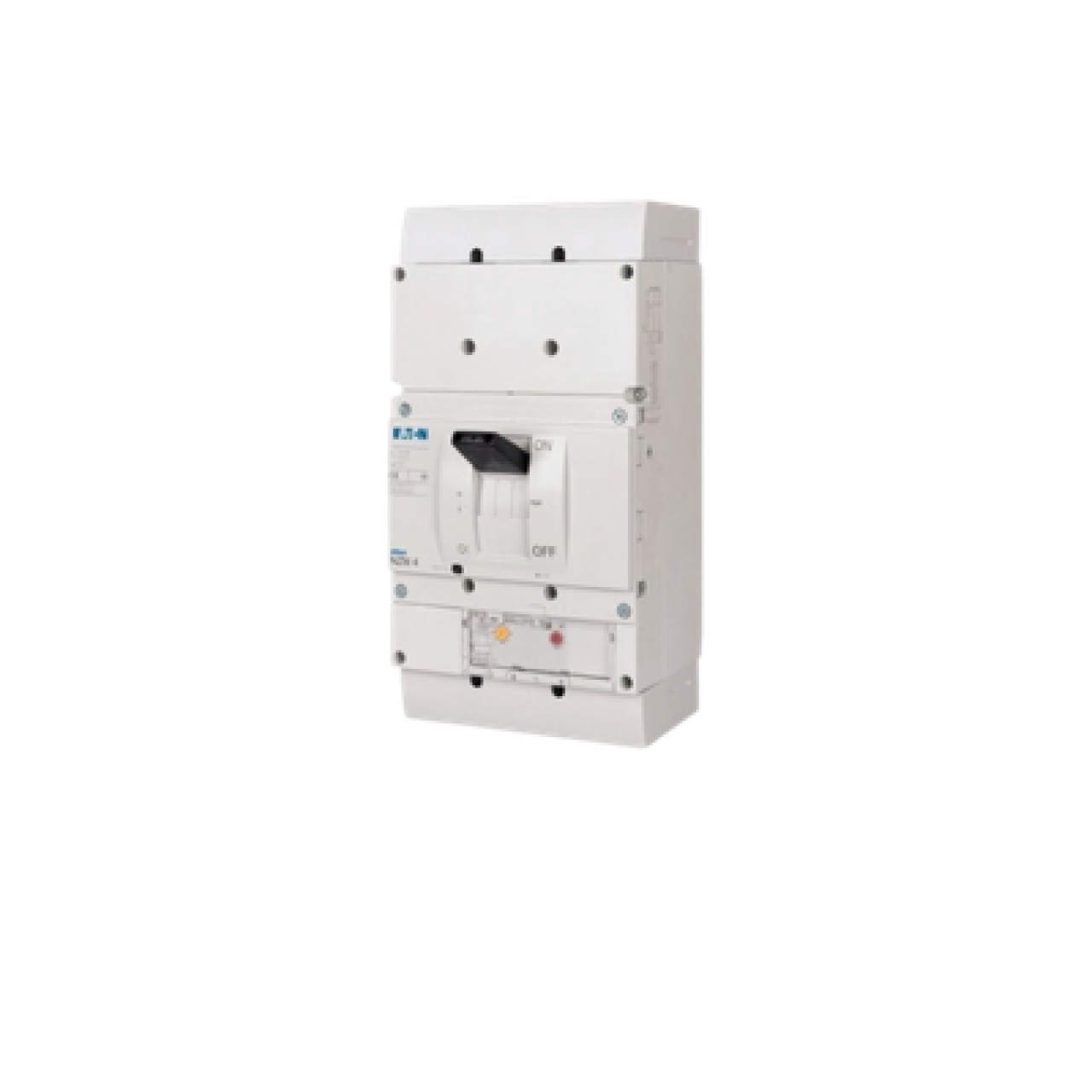

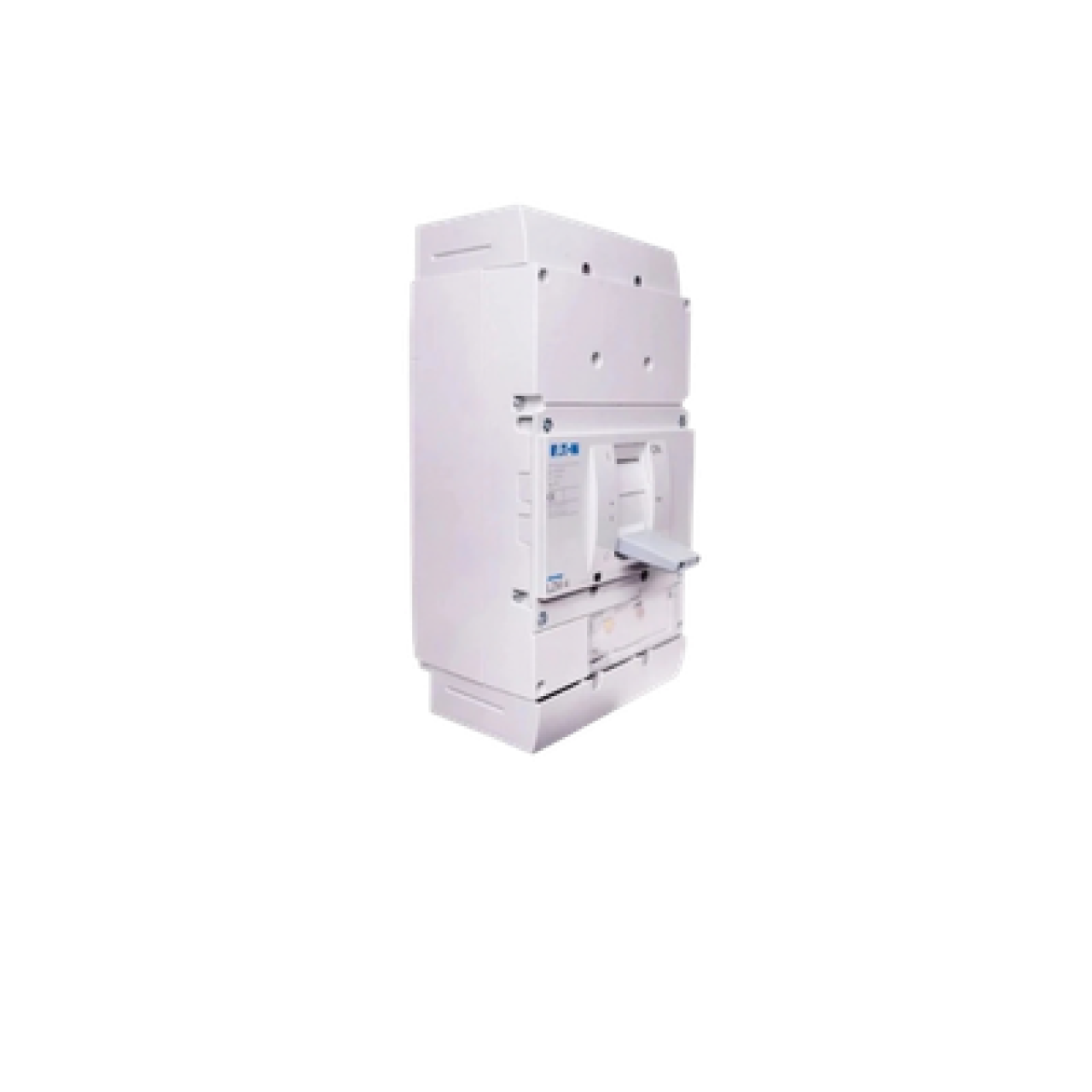

LZMN: Potencia y robustez para aplicaciones industriales exigentes
Cuando las exigencias de potencia son aún mayores, la línea LZMN de Eaton ofrece una solución de alto rendimiento para la protección de circuitos industriales y grandes instalaciones comerciales.
Estos MCCB destacan por su robustez, flexibilidad de configuración y elevada capacidad de corte, permitiendo proteger sistemas eléctricos de alta demanda con gran fiabilidad.
Principales características
- Disparo térmico y magnético regulable.
- Configuración tripolar.
- Tensión máxima de operación de 690 V AC.
- Capacidad máxima de ruptura de 50 kA.
- Diseño para aplicaciones industriales pesadas.
- Certificaciones UL, CSA, CE y CCC.
- Fabricación conforme a IEC 60947-2.
Modelos disponibles
- 3x800 A / 50 kA
- 3x1000 A / 50 kA
- 3x1200 A / 50 kA
- 3x1600 A / 50 kA
Aplicaciones recomendadas
- Industrias de procesos.
- Plantas productivas.
- Subestaciones de baja tensión.
- Sistemas de distribución de alta corriente.
Infraestructura energética y proyectos de gran escala.
Grupo Luminotecnia & Eaton: Soluciones confiables para la Industria
Como distribuidor de soluciones Eaton, Grupo Luminotecnia pone a disposición del mercado equipos de protección eléctrica diseñados para cumplir con los más altos estándares internacionales de seguridad y rendimiento. Ya sea para un tablero principal de distribución, un centro de control de motores o una instalación industrial de gran potencia, las líneas Power Defense (PDC) y LZMN ofrecen la robustez, precisión y confiabilidad necesarias para proteger la continuidad de su operación.
¿Necesita asesoramiento para seleccionar el MCCB adecuado para su proyecto? El equipo técnico de Grupo Luminotecnia puede ayudarle a elegir la solución de Eaton que mejor se adapte a las características de su instalación.
